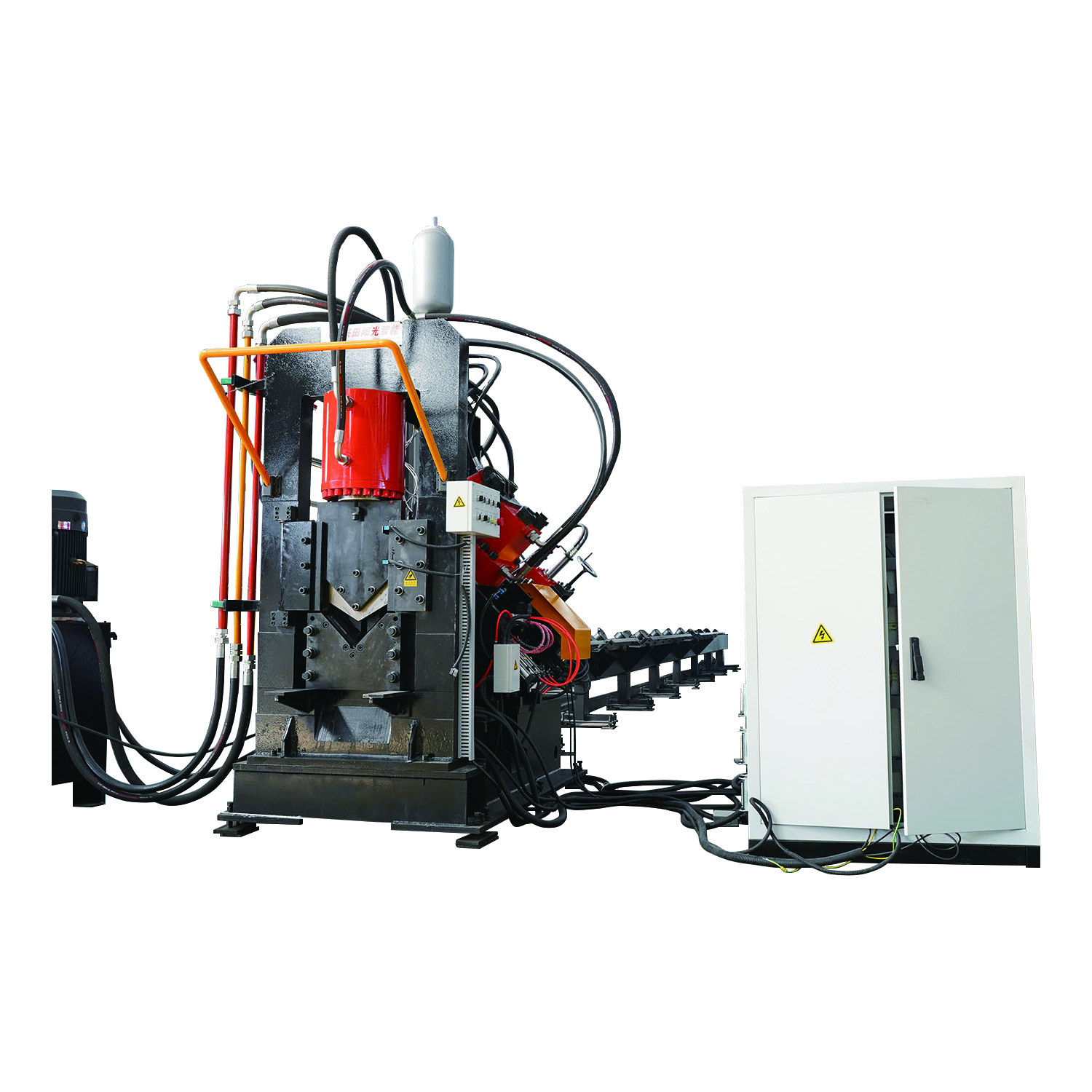

YJX-2020新型高速數控角鋼沖孔打字剪切線
-
產品簡介
一、設備簡介
YJX-2020數控角鋼沖孔打字剪切生產線，屬于快速型角鋼生產線，是我公司本著“與國際接軌，與世界同步”的宗旨，結合我國現有材料、裝備、員工技能狀況等因素，最新研制開發的一條高效率角鋼生產線。它具有加工效率高，加工精度高，故障率低，適用產品范圍廣，占地少，功能多，操作簡便等優點。
二、設備優勢
與原角鋼生產線相比，該生產線具有以下優勢：
1、產品適用范圍更加廣泛：
2、主機、液壓站采用一體化設計
3、配備高速電氣、液壓系統
4、送料小車采用精密直線導軌導向與精密齒輪齒條傳動。
5、剪切單元為雙刃剪切方式
-
技術規格/參數
技術參數
型號
YJX-2020
加工角鋼范圍
∠56×3 - ∠200×20mm
最大沖孔直徑
Φ25.5mm (16mm厚，Q345)
沖孔力
1000kN
每側沖頭數目
3個
打字力
700kN
字頭尺寸:(長×寬×高)
14×10×19mm
毛坯最大長度
12米
成品料道長度
10米
切斷方式
雙刃切斷/單刃切斷
切斷力
1500kN
數控軸數
3軸
角鋼送進速度
最快每分鐘90米
編程方式
鍵盤輸入、USB接口輸入
加工精度
符合GB/T2694-2010的要求
潤滑方式
配備自動潤滑
程序功能
故障顯示 real time fault display
